Linia sortowania odpadów komunalnych o wydajności 100 000 ton rocznie

Opis kompleksu

Stacje sortowania odpadów przeznaczone są do segregacji różnych rodzajów odpadów przemysłowych i komunalnych. Linie o wydajności 100 000 ton występują w trzech wariantach wykonania:

Opis kompleksu

Wariant I – bez prasowania „resztek” TKO
Linie sortownicze z takim zestawem urządzeń stosowane są na stacjach zlokalizowanych bezpośrednio na terenie składowiska odpadów komunalnych.

Wariant II – z prasą kompaktorową do prasowania „resztek” TKO
Wykorzystywany na stacjach sortowania zlokalizowanych zarówno na terenie składowiska, jak i z dala od niego. Prasowanie „resztek” w kompaktorze pozwala zmniejszyć objętość składowanych odpadów, zwiększa zagęszczenie warstwy składowiska oraz zapobiega samozapłonom. Przy dużej odległości transportowej do składowiska kompaktor może być wyposażony w system automatycznej wymiany kontenerów prasujących.

Wariant III – z prasą do „resztek” TKO
Stosowany na stacjach znacznie oddalonych od składowiska. Budynek stacji musi być ogrzewany i wyposażony w system odprowadzania odcieków. Urządzenia mogą pracować bez przerwy podczas serwisowania prasy, dzięki zastosowaniu przenośnika rewersyjnego. Dla ochrony przesiewacza bębnowego linia dodatkowo wyposażona jest w kabinę wstępnej segregacji do usuwania dużych frakcji odpadów.

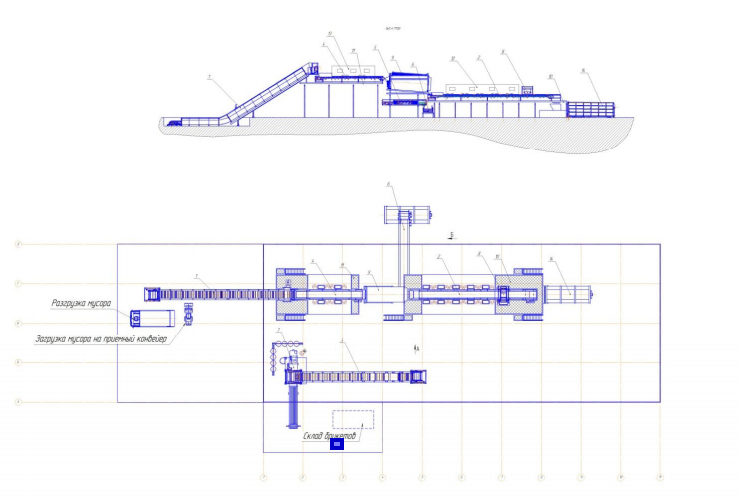

Wariant I – bez prasowania resztek TKO

Skład linii:

• Przenośnik płytowy przyjmujący: L = 24,5 m, B = 1,2 m
• Przenośnik taśmowy głównej segregacji: L = 20 m, B = 1,2 m
• Przenośnik płytowy załadowczy do prasy: L = 20 m, B = 1,2 m
• Przenośnik taśmowy wstępnej segregacji: L = 10,2 m, B = 1,2 m
• Przenośnik taśmowy przeładunkowy: L = 5,0 m, B = 1,2 m
• Przenośnik taśmowy do drobnej frakcji: L = 12 m, B = 1,2 m
• Prasa do brykietowania (opcja)
• Separator metali żelaznych
• Separator bębnowy (opcja)
• Estakada głównej segregacji: L = 21 m, B = 6,0 m, H = 2,6 m
• Estakada wstępnej segregacji: L = 12,5 m, B = 6,0 m, H = 5,0 m
• Kabina klimatyzowana głównej segregacji: L = 11,0 m, B = 6,0 m
• Kabina klimatyzowana wstępnej segregacji: L = 6,5 m, B = 6,0 m
• Prasokompaktor

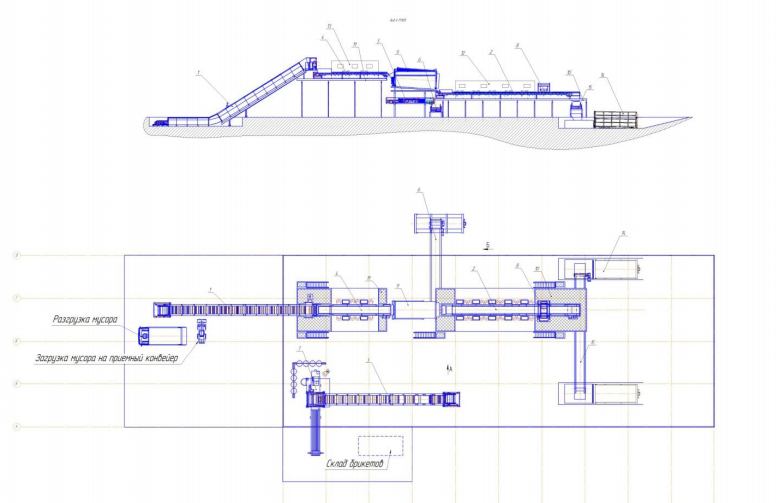

Wariant II – konfiguracja z prasokompaktorem do prasowania „resztek” TKO

Skład linii:

• Przenośnik płytowy przyjmujący: L = 24,5 m, B = 1,2 m
• Przenośnik taśmowy głównej segregacji: L = 20 m, B = 1,2 m
• Przenośnik płytowy załadowczy do prasy: L = 20 m, B = 1,2 m
• Przenośnik taśmowy wstępnej segregacji: L = 10,2 m, B = 1,2 m
• Przenośnik taśmowy przeładunkowy: L = 5,0 m, B = 1,2 m
• Przenośnik taśmowy do drobnej frakcji: L = 12 m, B = 1,2 m
• Prasa do brykietowania (opcja)
• Separator metali żelaznych
• Separator bębnowy (opcja)
• Estakada głównej segregacji: L = 21 m, B = 6,0 m, H = 2,6 m
• Estakada wstępnej segregacji: L = 12,5 m, B = 6,0 m, H = 5,0 m
• Kabina klimatyzowana głównej segregacji: L = 11,0 m, B = 6,0 m
• Kabina klimatyzowana wstępnej segregacji: L = 6,5 m, B = 6,0 m
• Prasokompaktor
• Przenośnik taśmowy rewersyjny: L = 16,0 m, B = 1,2 m

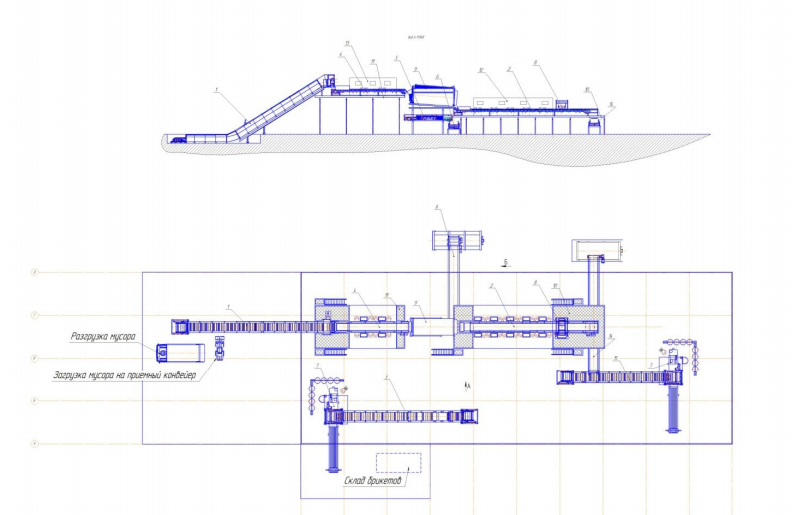

Wariant III – konfiguracja z prasą do „resztek” TKO

Skład linii:

• Przenośnik płytowy przyjmujący: L = 24,5 m, B = 1,2 m
• Przenośnik taśmowy głównej segregacji: L = 20 m, B = 1,2 m
• Przenośnik płytowy załadowczy do prasy: L = 20 m, B = 1,2 m
• Przenośnik taśmowy wstępnej segregacji: L = 10,2 m, B = 1,2 m
• Przenośnik taśmowy przeładunkowy: L = 5,0 m, B = 1,2 m
• Przenośnik taśmowy do drobnej frakcji: L = 12 m, B = 1,2 m
• Prasa do brykietowania (opcja)
• Separator metali żelaznych
• Separator bębnowy (opcja)
• Estakada głównej segregacji: L = 21 m, B = 6,0 m, H = 2,6 m
• Estakada wstępnej segregacji: L = 12,5 m, B = 6,0 m, H = 5,0 m
• Kabina klimatyzowana głównej segregacji: L = 11,0 m, B = 6,0 m
• Kabina klimatyzowana wstępnej segregacji: L = 6,5 m, B = 6,0 m
• Przenośnik taśmowy rewersyjny: L = 16,0 m, B = 1,2 m
• Dodatkowy przenośnik płytowy załadowczy do prasy: L = 17,0 m, B = 1,2 m
