Linia sortowania odpadów komunalnych (TKO) o wydajności 50 000 ton rocznie

Opis kompleksu

Sortownie odpadów przeznaczone jest `do segregacji różnego rodzaju odpadów przemysłowych i komunalnych. Linie o wydajności 50 000 ton rocznie dostępne są w pięciu wariantach wykonania.

Opis kompleksu

Wariant I – z prasowaniem „resztek” TKO prasokompaktorem
Konfiguracja ta stosowana jest na stacjach TKO zlokalizowanych w znacznej odległości od składowiska. W zależności od długości trasy transportowej, prasokompaktor może być wyposażony w system automatycznej wymiany kontenerów.

Wariant II – bez prasowania „resztek” TKO
Linia zalecana do zastosowania bezpośrednio na terenie składowiska odpadów komunalnych.

Wariant III – z wyposażeniem w przenośnik rewersyjny
Stosowany w stacjach położonych w odległości do 3 km od składowiska. Zastosowanie przenośnika rewersyjnego umożliwia nieprzerwaną pracę linii podczas zmiany kontenerów. Przenośnik pełni także funkcję bufora.

Wariant IV – z bunkrem-buforem dla „resztek” TKO
Wariant dla stacji znajdujących się w niewielkiej odległości od składowiska (do 1 km). Bunkier-bufor umożliwia napełnianie kontenera bez przerywania pracy linii. Czas napełniania bunkra – do 10–15 minut. Przenośnik odprowadzający (poz. 7) może również pełnić funkcję bufora.

Wariant V – z prasą do „resztek” TKO
Przeznaczony dla stacji zlokalizowanych w znacznej odległości od składowiska. Budynek stacji musi być ogrzewany i wyposażony w system odprowadzania odcieków. Linia może pracować bez przerywania pracy podczas obsługi prasy dzięki zastosowaniu przenośnika rewersyjnego.

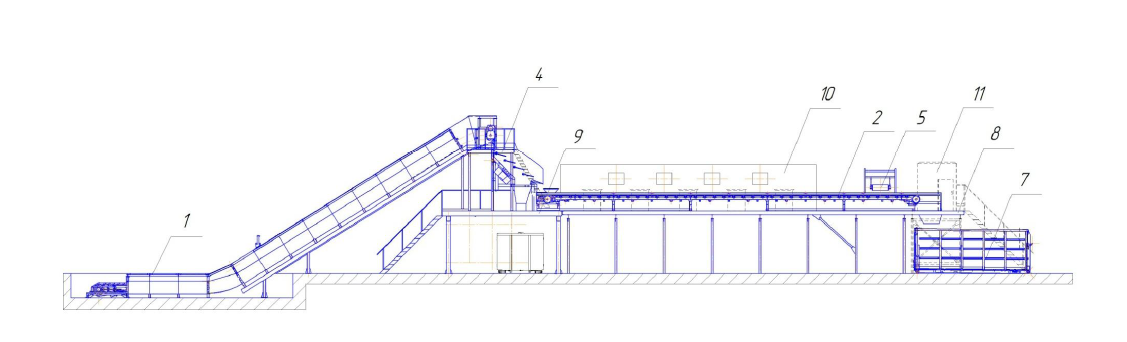

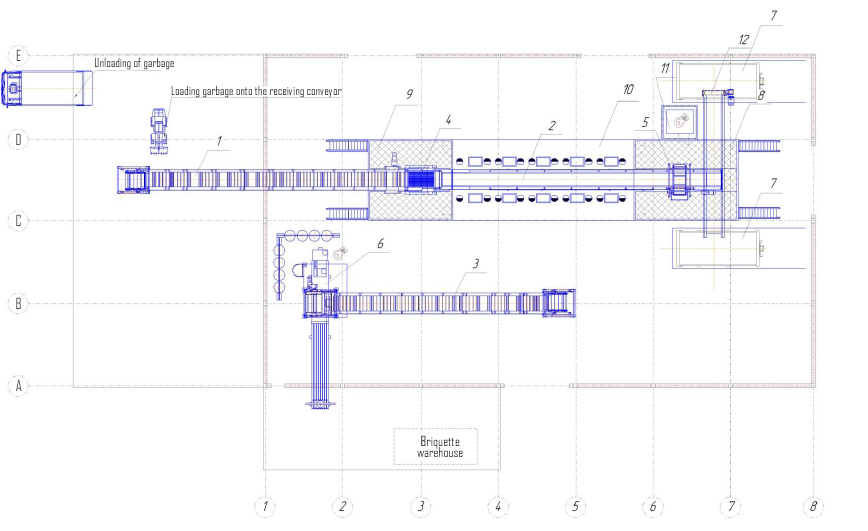

Wariant I – z prasowaniem „resztek” TKO prasokompaktorem

Skład linii:

• Przenośnik płytowy przyjmujący: L = 23 m, B = 1,2 m
• Przenośnik taśmowy sortujący: L = 20 m, B = 1,2 m
• Przenośnik płytowy załadowczy do prasy: L = 20 m, B = 1,2 m
• Stół wibracyjny
• Separator metali żelaznych
• Prasa do surowców wtórnych (opcja, do uzgodnienia z klientem)
• Prasokompaktor
• Estakada sortująca 1: L = 21 m, B = 5,0 m, H = 3,0 m
• Estakada sortująca 2: L = 6,0 m, B = 5,0 m, H = 3,0 m
• Kabina klimatyzowana: L = 15,0 m, B = 5,0 m, H = 3,0 m
• Kabina operatora

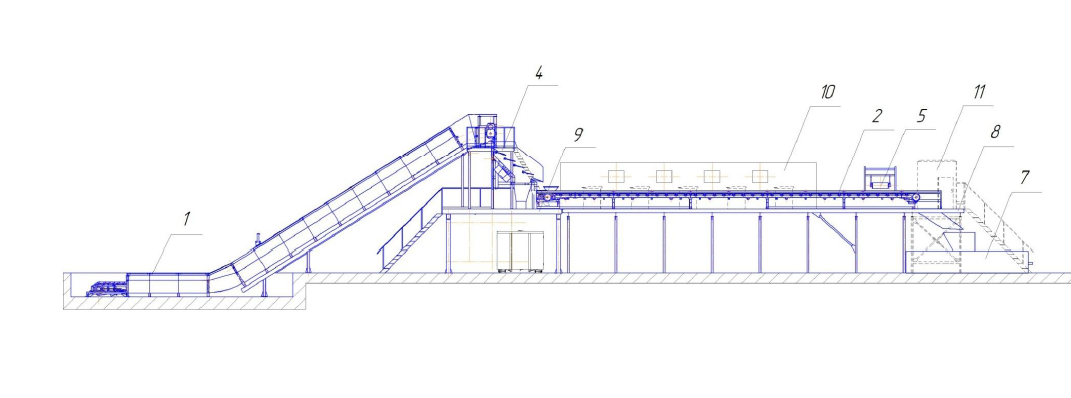

Wariant II – bez prasowania „resztek” TKO

Skład linii:

• Przenośnik taśmowy sortujący: L = 20 m, B = 1,2 m
• Przenośnik płytowy załadowczy do prasy: L = 20 m, B = 1,2 m
• Stół wibracyjny
• Separator metali żelaznych
• Prasa brykietująca (opcja)
• Otwarty kontener: V = 25 m³
• Estakada sortująca 1: L = 21 m, B = 5,0 m, H = 3,0 m
• Estakada sortująca 2: L = 6,0 m, B = 5,0 m, H = 3,0 m
• Kabina klimatyzowana: L = 15,0 m, B = 5,0 m, H = 3,0 m
• Kabina operatora

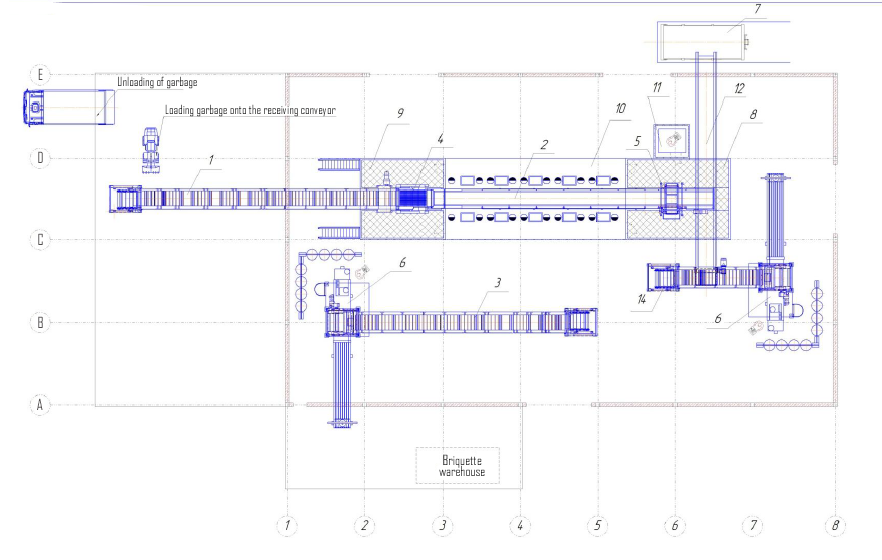

Wariant III – z przenośnikiem rewersyjnym

Skład linii

• Przenośnik płytowy przyjmujący: L = 23 m, B = 1,2 m
• Przenośnik taśmowy sortujący: L = 20 m, B = 1,2 m
• Przenośnik płytowy załadowczy do prasy: L = 20 m, B = 1,2 m
• Stół wibracyjny
• Separator metali żelaznych
• Prasa brykietująca (opcja)
• Otwarty kontener: V = 25 m³
• Estakada sortująca 1: L = 21 m, B = 5,0 m, H = 3,0 m
• Estakada sortująca 2: L = 6,0 m, B = 5,0 m, H = 3,0 m
• Kabina klimatyzowana: L = 15,0 m, B = 5,0 m, H = 3,0 m
• Kabina operatora
• Przenośnik taśmowy rewersyjny: L = 11 m, B = 1,2 m

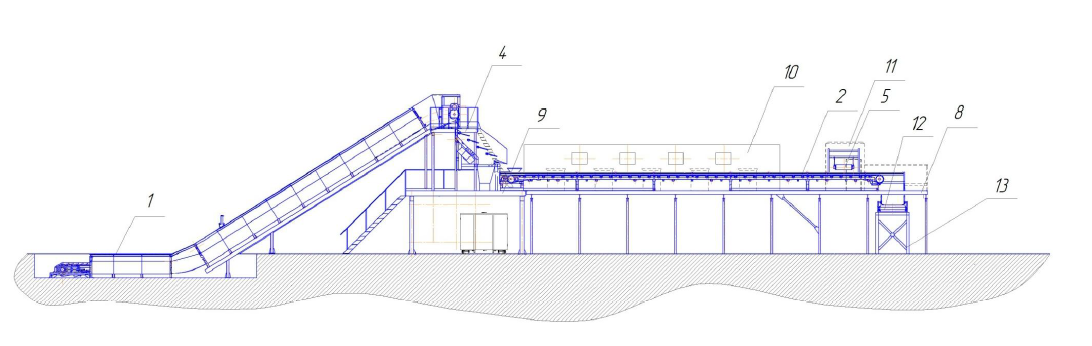

Wariant IV – z bunkrem – zasobnikiem na „resztki” TKO

Skład linii:

• Przenośnik płytowy przyjmujący: L = 23 m, B = 1,2 m
• Przenośnik taśmowy sortujący: L = 20 m, B = 1,2 m
• Przenośnik płytowy załadowczy do prasy: L = 20 m, B = 1,2 m
• Stół wibracyjny
• Separator metali żelaznych
• Prasa brykietująca (opcja)
• Przenośnik taśmowy odprowadzający „resztki”: L = 21 m, B = 1,2 m
• Estakada sortująca 1: L = 21 m, B = 5,0 m, H = 3,0 m
• Estakada sortująca 2: L = 6,0 m, B = 5,0 m, H = 3,0 m
• Kabina klimatyzowana: L = 15,0 m, B = 5,0 m, H = 3,0 m
• Kabina operatora
• Bunkier – zasobnik
• Konstrukcja wsporcza przenośnika taśmowego i bunkra – zasobnika

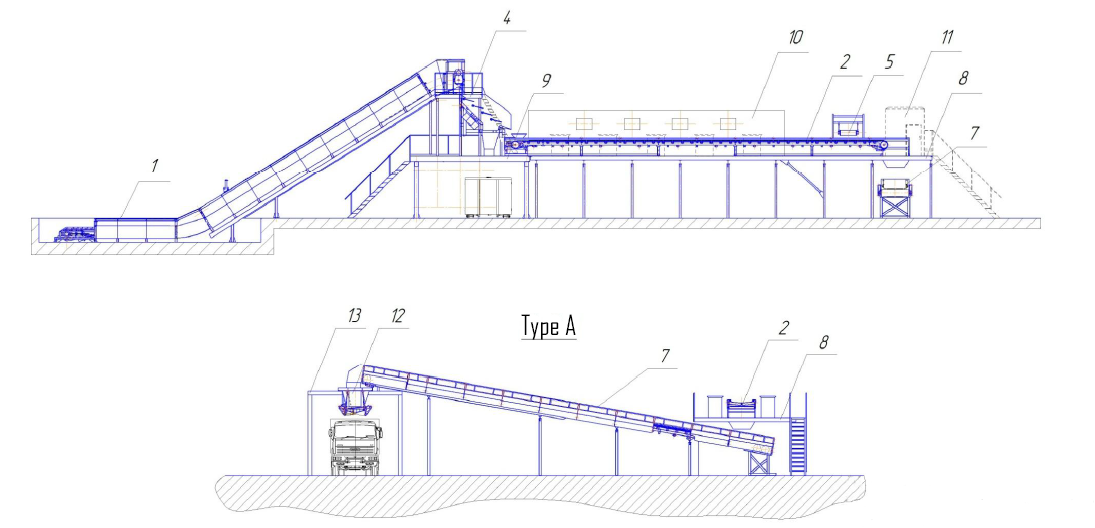

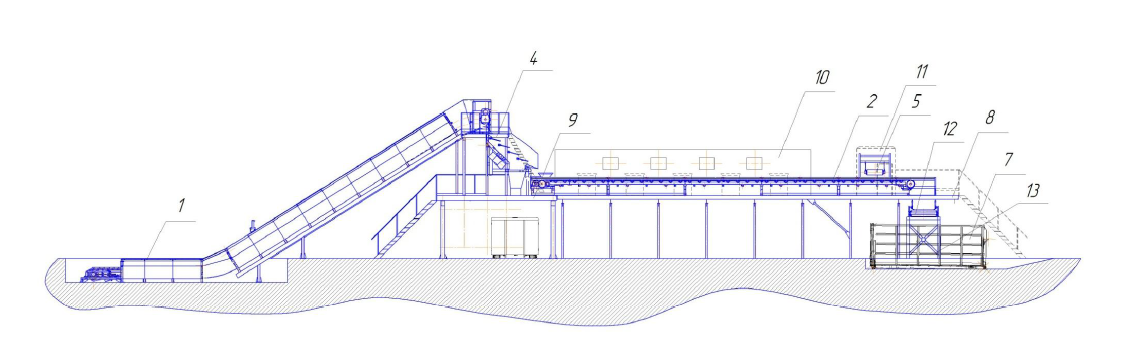

Wariant V – z prasą do „resztek” TKO

Skład linii:

• Przenośnik płytowy przyjmujący: L = 23 m, B = 1,2 m
• Przenośnik taśmowy sortujący: L = 20 m, B = 1,2 m
• Przenośnik płytowy załadowczy do prasy: L = 20 m, B = 1,2 m
• Stół wibracyjny
• Separator metali żelaznych
• Prasa brykietująca (opcja)
• Otwarty kontener: V = 25 m³
• Estakada sortująca 1: L = 21 m, B = 5,0 m, H = 3,0 m
• Estakada sortująca 2: L = 6,0 m, B = 5,0 m, H = 3,0 m
• Kabina klimatyzowana: L = 15,0 m, B = 5,0 m, H = 3,0 m
• Kabina operatora
• Przenośnik taśmowy rewersyjny: L = 16 m, B = 1,2 m
• Konstrukcja wsporcza przenośnika taśmowego rewersyjnego
• Przenośnik płytowy załadowczy do prasy: L = 10 m, B = 1,2 m
